Arduino MQTT-Gateway für LoRa Peer-to-Peer Umgebungen

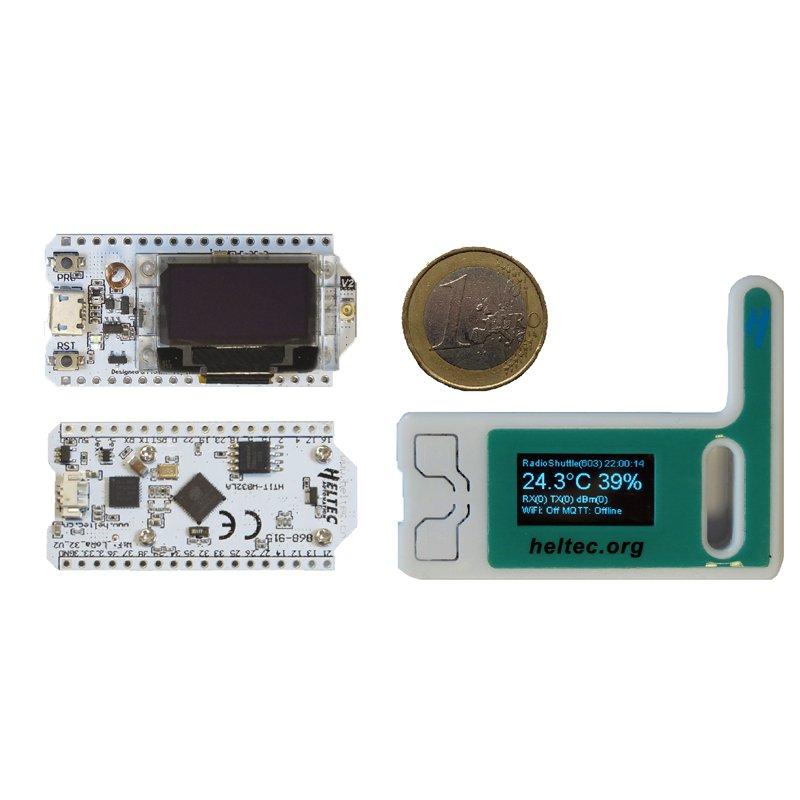

Die MQTT-Gateway-Software bietet eine bidirektionale Kommunikation zwischen MQTT-Servern und RadioShuttle-Knoten. Das nur 50 x 25 mm kleine Board läuft mit LoRa-Funktechnik und erzielt dabei Reichweiten bis 20 km. Die schlüsselfertige Eagle-Lösung ist sofort betriebsbereit und kann ohne Programmierungsarbeiten eingesetzt werden.

Die mitgelieferte Protokoll-Software „RadioShuttle“ ermöglicht die Kommunikation von Knoten zu Knoten mit MQTT-Gatewayfunktion zum Internet. Die Stromversorgung des Eagle LoRa-Boards erfolgt über Micro-USB (5 V), wobei ein optionaler Akku als USV genutzt werden kann. Das Board nutzt die drahtlose „RadioShuttle“ Peer-to-Peer LoRa-Funkprotokollsoftware und kann als Online-Sensorknoten und/oder, mit der mitgelieferten MQTT-Gateway-Software, als Server für bis zu 1000 LoRa Knoten betrieben werden.

Die mitgelieferte MQTT-Gateway-Software leitet LoRa-Nachrichten von entfernten RadioShuttle-Knoten ins Internet weiter und umgekehrt. Sie verbindet sich über WiFi mit dem Internet, der integrierte OLED-Bildschirm zeigt den LoRa-, MQTT- und WiFi-Status an. Zusätzliche Beispielanwendungen vom Türöffner bis zum Alarmsystem sind enthalten und können für weitere Anwendungsfälle angepasst werden. Alle Beispielanwendungen sind Open Source und können mit der Arduino-IDE unter Windows, Mac und Linux genutzt werden.

Auf dieser Basis können eigene Entwicklungen – oder kleinere Anpassungen – innerhalb kürzester Zeit realisiert werden.

Hauptmerkmale:

• Schlüsselfertiges MQTT-Gateway
• OLED Bildschirm und Statusanzeige
• Hohe Sicherheit (Verschlüsselung: LoRa AES, MQTT SSL)
• Reichweite 200 m bis 20 km im kostenlosen 868-MHz-ISM-Band
• RadioShuttle LoRa Peer-to-Peer-Protokoll
• ESP32 MCU, 2×240 MHz, 8 MB Flash, 512 kB SRAM, SX1276 LoRa-Chip
• Erweiterungs-Stiftleisten (2×18 Pins) für Sensoren, GPIO usw.
• Kunststoffgehäuse für den Innenbetrieb inkl. Antenne
• Zusätzliche Beispielanwendungen (Open Source)
• „MQTT Push Client“-App (iOS & Android)
• Arduino-kompatibel (Windows, Mac, Linux)
• Optional: Turtle-Board als LoRa-Sensorknoten (läuft 10 Jahre mit Batterie)

Weitere Links:

https://www.radioshuttle.de/eagle/eagle-board/
https://www.radioshuttle.de/wp-content/uploads/2020/07/Eagle-Datenblatt.pdf
https://www.radioshuttle.de/radioshuttle/funkprotokoll/
https://www.radioshuttle.de/mqtt/push-benachrichtigung/

Das Eagle-Board mit integrierter RadioShuttle-LoRa-Software kann ab sofort im RadioShuttle-Onlineshop erworben, getestet und eingesetzt werden. Weitere Informationen und Produktdokumentationen sind auf https://www.radioshuttle.de zu finden.
