Die Zukunft der Stromversorgung wird DC sein

Regenerative Energieerzeuger wie Wasser, Wind, Solarenergie und Biomasse verändern diese klassische Netzstruktur. Mehr und mehr dezentrale Einspeisepunkte belasten das Verteilungsnetz ungleich höher als bisher (2016 lag der Anteil regenerativer Energien am Strommix bei 31,7%).

Um in einem solch heterogenen Umfeld weiterhin die hohe Verfügbarkeit zu gewährleisten und für zukünftige Anforderungen (z.B. E-Mobility) gewappnet zu sein, sind neue, intelligente Lösungen notwendig.

Wie in der Industrie der Begriff „Industrie 4.0“ einen Wandel hin zu einer durchgehenden Digitalisierung des Fertigungsprozesses beschreibt, steht der Begriff „Smart Grid“ für eine intelligente, vernetzte Zusammenarbeit möglichst vieler Energieerzeuger, Verbraucher und Speicher.

Um auf Dauer nicht abhängig zu sein von Kohle und Öl zur Bereitstellung der sogenannten Grundlastversorgung, benötigt ein solches intelligentes Netz neue Ansätze in Bezug auf die Sicherstellung der Netzqualität. Denn die klassischen Quellen für regenerative Energie sind Windkraft und Solarenergie – beide Techniken sind nicht grundlastfähig. Vor allem die wetterbedingt kaum vorhersehbaren Änderungen des Beitrags zur Stromerzeugung müssen deshalb auf andere Weise abgefangen werden.

In den verschiedensten Gremien u.a. des VDE, ZVEI, VDMA, NPE, IEC und auf länder- und staatspolitischer Ebene wird an Lösungen für dieses grundlegende Problem gearbeitet.
Und es gibt mittlerweile erste Teillösungen, die sogar verschiedene Industriezweige zusammen führen können:

Lösungsansatz 1

Lithium-Ionen-Batterien gibt es mittlerweile über drei Jahrzehnte am Markt. Die Herstellung ist nach wie vor aufwändig, jedoch ein vollständig beherrschter Prozess. Dieser Batterietyp stellt die derzeit optimale Kombination von Kapazität/Volumen dar. Die Entwicklungen in der Elektromobilität und in der Eigenversorgung von Häusern durch Solarstrom haben maßgeblich dazu beigetragen, dass Batteriemodule mehr und mehr bezahlbar werden. Besonders drastisch erkennt man den Preisverfall in den letzten 5 Jahren, in denen Zellenpreise jedes Jahr zweistellig günstiger wurden.

Mittlerweile existieren mehrere Megawatt-Kraftwerke auf Basis von Lithium-Ionen-Batterie Technik in Deutschland (z.B. in Chemnitz 10 MW, Schwerin 10 MW, Duisburg 30 MW), die von den Energieversorgern genutzt werden, um die Netzqualität (Primärregelleistung) zu verbessern und im Bedarfsfall (z.B. Spitzenstrombedarf) reagieren zu können.

Mit zunehmender Vernetzung von dezentralen Energiespeichern (Lithium-Ionen-Batterien an Solaranlagen), intelligenten Stromzählern, unterbrechungsfreien Stromversorgungen bis hin zu Megawatt-Speichern und der E-Mobility wird eine ganz neue Netztopografie entstehen. Und Batterien aus der E-Mobility können in ihrem „Second-Life“ noch für Jahre Energie speichern und abgeben, so dass die wertvollen Ressourcen zur Herstellung der LION-Batterien effektiv geschont werden können (Beispiel: Nissan Leaf Batterien in der Amsterdam Arena).

Der Beitrag von CMC Klebetechnik

Alle diese Komponenten erfordern elektrische Isolationen und wärmetechnische Maßnahmen, die mit Folien, Klebebändern und Stanzteilen von CMC Klebetechnik ausgerüstet werden können.

CMC Klebetechnik arbeitet mit mehreren Batterieherstellern eng zusammen. Diese nutzen die Kompetenz des Unternehmens und die Vielfalt der verfügbaren Folien und Klebebänder. Die Stichworte hierzu sind „Isolieren, schützen, Wärme ableiten, markieren, bündeln, Brandschutz oder erwärmen“. Gerade bei gealterten Zellen und immer größeren Lade-Leistungen werden entsprechende passive Schutzsysteme immer wichtiger. Thermal Runaway oder auch der simple Anstieg des Kühlbedarfs durch den höheren Innenwiderstand sind dabei wichtige Stichworte.

Lösungsansatz 2

Wegen der fluktuierenden Strombereitstellung durch erneuerbare Energien (Erdwärme wird in Deutschland keine Rolle spielen, obwohl sie grundlastfähig wäre) muss die erzeugte elektrische Energie irgendwie gespeichert werden.

– Lösungen wie Speicherwasserkraftwerke scheitern im dichtbesiedelten Deutschland überwiegend an den hohen Zulassungsbeschränkungen.

– Druckluftspeicher in stillgelegten Bergwerken können zu Bodensenkungen führen

– Schwungmassen-Speicher sind nicht für hohe Energiemengen einsetzbar.

Eine der vielversprechendsten Lösungsansätze ist jedoch die Umwandlung elektrischer in chemische Energie, genauer in Sauerstoff und Wasserstoff. Wasserstoff lässt sich Erdgas beimischen. Es steht auf diese Weise im umfänglichen und gut ausgebauten Gasverteilnetz mit einer enormen Speicherkapazität zur Verfügung.

Natürlich beinhaltet die Transformation elektrisch-chemisch und schließlich wieder zurück chemisch-elektrisch einen noch recht hohen Verlustfaktor. Aber dieser Speicher- und Rückgewinnungsprozess leistet einen unschätzbaren ökologischen Beitrag durch die Schonung der endlichen Ressourcen der primären Energieträger Kohle, Öl und Gas und leistet dadurch auch einen unschätzbaren Beitrag zur Reduzierung des Anstiegs der Erderwärmung.

Der Beitrag von CMC Klebetechnik

Etliche Firmen arbeiten daran, diesen Vorgang der Elektrolyse und der Katalyse zu verbessern und zu optimieren. CMC Klebetechnik bietet auch in diesem Umfeld Folien und Klebebänder an, die in den Kernkomponenten, dem sogenannten „Stack“ (Stapel aus einzelnen Brennstoffzellen), eingesetzt werden.

Besonders die sogenannte Protonen-Elektronen-Austauschmembran (PEM) Technologie ist geeignet, mit relativ geringem Aufwand in Bezug auf die Prozesstechnik (Betrieb bei max. ca. 100°C) hocheffizient chemisch gespeicherte Energie wieder in elektrischen Strom zu wandeln.

CMC Klebetechnik stellt dafür hydrolysebeständige, schrumpfarme und chemisch neutrale Klebebänder zur Verfügung, die in unmittelbarer Nähe der MEA (Membrane Electrode Assembly) eingesetzt werden. Sie beeinflussen die Funktionalität der Austauschmembrane nicht und widerstehen der hohen Hydrolysebelastung sehr gut, die bei vielen Kunststoffen zu einem Abbau der Polymermatrix führt.

Eine beträchliche Anzahl von PEM-Brennstoffzellen stellen bereits die Funktionalität der Klebefolien von CMC Klebetechnik auch im Langzeitbetrieb unter Beweis.

Die Rolle der Gleichspannung bei der Energieversorgung der Zukunft

Beide vorgestellten Lösungsansätze haben eine wesentliche Gemeinsamkeit: Sie basieren auf Gleichspannung. Über 100 Jahre nach dem „Sieg“ von Tesla`s Wechselstrom (AC) über den Gleichstrom (DC) beginnt eine neue Ära.

In sehr vielen Geräten wird derzeit der zur Verfügung gestellt Wechselstrom am Ende wieder in Gleichstrom gewandelt und dies mit durchaus beträchtlichen Energieverlusten.

Um den von Brennstoffzellen, Megawatt-LION-Speichern oder Solaranlagen produzierten Gleichstrom in das derzeitige Wechselstromnetz einspeisen zu können, bedarf es einer DC/AC Transformation. In den Endgeräten, die sehr häufig mit Gleichstrom betrieben werden (LED-Beleuchtung, Batterie-Speichersysteme, elektronische Geräte) wird dann die Wechselspannung wieder gleichgerichtet (AC/DC Wandler). Dort entstehen ebenfalls nennenswerte Energieverluste.

Auch Energiequellen wie Kleinwasserkraftwerke und Windturbinen wandeln die produzierte Wechselspannung zunächst in einem Zwischenkreis in Gleichspannung um. Diese wird meist im Pulsweitenmodulationsverfahren (PWM) – wiederum mit Energieverlusten -in eine netzkonforme Wechselspannung umgewandelt.

In vielen Geräten machen die Verluste bei der Stromumwandlung 40-80% der Gesamtleistung aus und sind für bis zu ca. 50% der Herstellkosten verantwortlich.

All diese Wandlerverluste (DC-AC-DC) können reduziert werden durch ein Low Voltage Direct Current Netz (LVDC) unterhalb der großen Verteilnetze der Energieversorger.

Haushalte, Industriebetriebe, Kommunen und große Einrichtungen wie Kongresshallen und Hotels verbrauchen einen großen Anteil der elektrischen Energie in Form von Gleichspannung (z.B. Strassen- oder Hallenbeleuchtung).

In diesen Fällen können Wandlerverluste deutlich reduziert werden, wenn die elektrische Energie aus Gleichstromquellen ohne den Umweg über die Wechselspannungsnetze genutzt werden kann.

Ein Gleichstromnetz, in dem viele verschiedene Spannungsquellen integriert werden, hilft zudem, die erhebliche Überdimensionierung der klassischen Stromversorgungsnetze zu verringern. Nicht wenige einzelne Kraftwerke müssen gegenseitig bei einem Ausfall die fehlende Kapazität zur Verfügung stellen. Es wird vielmehr eine Lastverteilung auf viele Quellen geben. Gleichspannung kann zusätzlich auch auftretende Blindleistungsverluste in Wechselstromnetzen reduzieren und so die Netzbelastung reduzieren. Gleichstrom benötigt außerdem einen geringeren Kabeldurchmesser bei gleicher Stromstärke, bestehende Leitungen können im LVDC-Netz unverändert weiter benutzt werden.

Keine Frage: Gleichstrom als Versorgungsnetz hat zwar eine lange Vergangenheit. Doch 130 Jahre lang wurde die Technologie für Wechselspannung weiter entwickelt, während nur wenige Spezialgebiete die Vorteile des Gleichstrom nutzten. Und es gibt auch nicht zu unterschätzende Problemstellungen. Durch den fehlenden Nulldurchgang verlischt ein Lichtbogen nicht von selbst – Schalter und Steckkontakte müssen deutlich anders konstruiert werden. Doch für all diese Hürden gibt es bereits Lösungen. Als der erste Touchscreen 1992 entwickelt wurde, glaubten auch nur die Visionäre daran, dass heute nahezu alle elektronischen Geräte auf diese Weise bedient werden.

Standardisierung als Erfolgsgarant

Das Deutsche Institut für Normung (DIN), die Deutsche Kommission für Elektrotechnik (DKE), ebenso die Europäischen Normungsorganisation CEN und CENELEC sowie die Internationalen Normungsorganisationen wie ISO und IEC sind – zusammen mit Forschungseinrichtungen und der einschlägigen Industrie (EV-Automobile, Solaranlagen, Energieversorger) – intensiv dabei, Standards zu entwickeln, um einem solchen LVDC-Grid den Weg zum Erfolg zu bereiten. Denn die Anzahl an DC-Stromquellen und DC-Verbrauchern wird in den kommenden Jahren explodieren.

Besonders auch die Integration von Elektrofahrzeugen (48VDC….900VDC) in die Smart-Home-Infrastruktur erweitert die zukünftigen Möglichkeiten der Energiespeicherung. Eine standardisierte Vernetzung der Informations- und Kommunikationsnetze (IKT) innerhalb und außerhalb des Hausnetzwerkes ist für eine erfolgreiche Integration Grundvoraussetzung. Ein Beispiel für den Bedarf an Standardisierung stellt auch die heute noch sehr große Uneinheitlichkeit der Bezahlsysteme an E-Mobil-Ladestationen dar. Wer weitere Strecken fährt, tut gut daran, Bezahlsysteme mehrerer Anbieter dabei zu haben.

Der Beitrag von CMC Klebetechnik

CMC Klebetechnik beteiligt sich in verschiedenen Normungsgremien an der zwingend notwendigen Standardisierung, die für länder- und kontinentübergreifende Verteilungssysteme unerlässlich ist.

Produkte von CMC Klebetechnik werden schon heute eingesetzt in Smart-Meter, Batteriespeichern, AC/DC-Wandlern, DC/DC- (Flusswandler, Resonanzwandler oder Sperrwandler) Wandlern und Frequenzumrichtern. Sie isolieren, verbinden, schützen und verbessern die Langlebigkeit von elektrischen und elektronischen Komponenten maßgeblich.

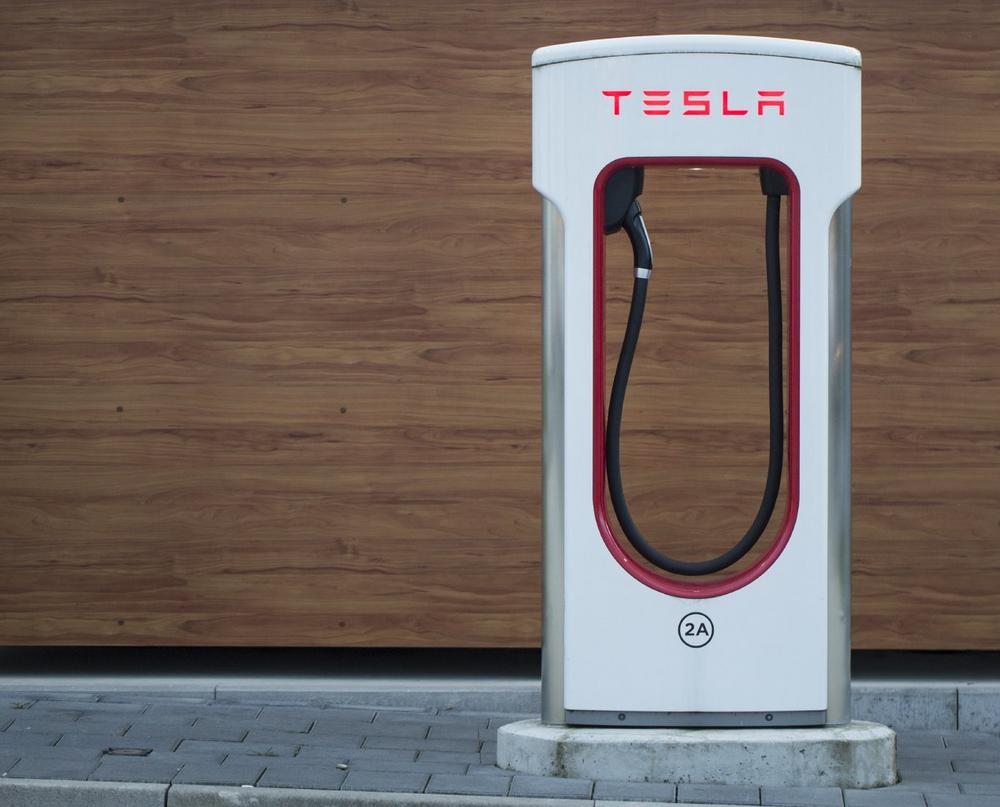

Gerade die Power Electronics Technik wird eine Schlüsseltechnologie für die Energiewende werden. Höhere Schaltfrequenzen, höhere Spannungsebenen, günstigere Bauteile und zunehmende Miniaturisierung ermöglichen eine höhere Energiedichte bei gleichzeitig deutlich fallenden Preisen (EV-Inverter 1995: ca. 80 €/kVA, 2020: ca. 4 €/kVA). Um eine höhere Akzeptanz der E-Mobility zu erreichen, bedarf es der High Power Charging Technologie, also kurzer Ladezeiten mit enormen Energiemengen (bis zu 1 MW für 5 Minuten Ladezeit für 400 km Reichweite). Ein DC-Netz vermeidet dabei Wandlerverluste im OBC (On Board Charging System), wie sie bei AC-Einspeisung unvermeidlich sind.

Nutzen auch Sie Kompetenz und Qualität eines führenden Herstellers von Spezial-Klebebändern in Deutschland. CMC Klebetechnik stellt Lösungen auf der Basis gemeinsamer Entwicklungen von Klebefolien aus unterschiedlichsten Materialien zur Verfügung und trägt auf dem „spannenden“ Markt zur Optimierung der zukünftigen DC-Technologie als Ersatz der teuren AC-DC- bzw. AC-DC-AC-Umwandlungstechnologie bei.

Gerald Friederici, Frankenthal (Pfalz)
Im Januar 2018
