Für die Nutzung von Hochvorschubfräsern hat OPEN MIND das 3D-Schruppen optimiert. Es können für verschiedene Bauteilebenen jeweils spezielle Rautiefen definiert werden, die seitlichen Zustellungen werden daraufhin automatisch berechnet. Eine spezielle Ausfahrbewegung nimmt Restmaterial, das bei einer hohen seitlichen Zustellung stehen bleibt, aus den Ecken. Eine intelligente Schnittaufteilung und optimierte Werkzeugbahnen sorgen für eine höhere Prozesssicherheit bei zurückbleibenden dünnen Stegen.
Für glatte Übergänge

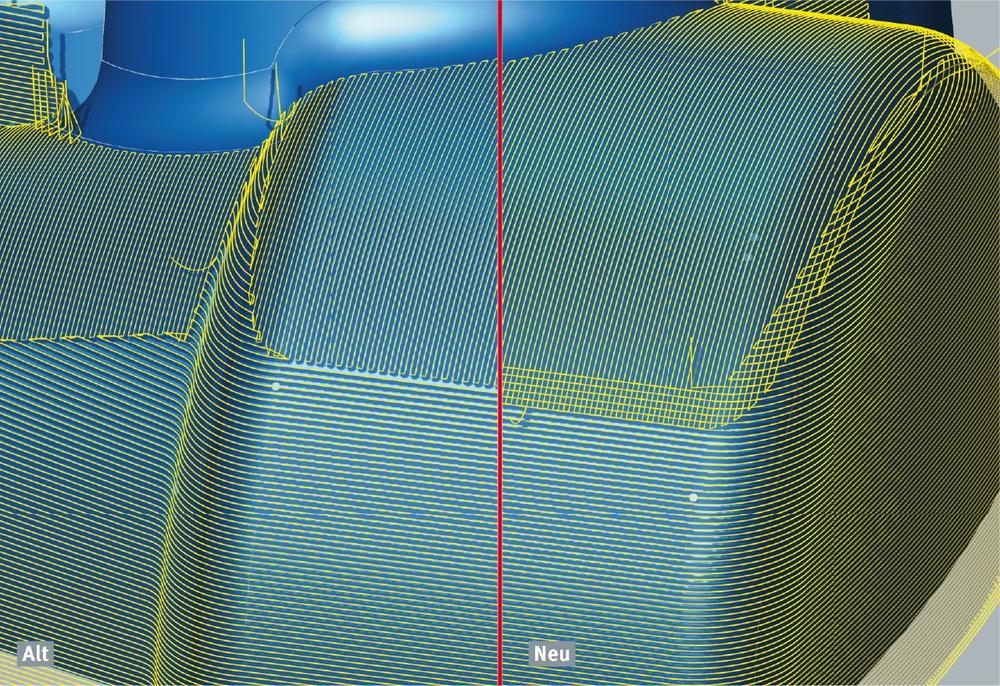

Bei Übergängen von steilen zu flachen Bereichen lassen sich nach der Bearbeitung oft Übergänge zwischen den Zustellungen erkennen. Mit der neuen hyperMILL®-Funktion „Sanftes Überlappen“ wird die Bearbeitung durchgängiger. Der Fräser hebt dabei nur kurz ab, um die Fräsbahnen ineinander zu verschleifen. So werden sichtbare Übergänge vermieden und eine bessere Oberflächenqualität erreicht.
hyperCAD®-S: CAD für CAM-Anwender
Das CAD-Modul der CAM-Suite von OPEN MIND weist in der Version 2018.1 eine besonders zeitsparende Lösung auf: „Globales Annähern“. Wo von der Konstruktion eines Objekts her die Oberfläche aus vielen Einzelflächen besteht, ist es aus Sicht der NC-Programmierung wünschenswert, diese als eine einheitliche Oberfläche zu behandeln. Die neue Funktion vereint mehrere Einzelflächen zu einer einheitlichen Fläche mit definierter ISO-Grundausrichtung und schafft so die Grundlage für ein effizientes Fräsen in einer Bearbeitungsrichtung.
Das Modul hyperCAD®-S Electrode automatisiert die Konstruktion und Fertigung von Elektroden für das Senkerodieren. Elektroden können ohne Spezialwissen einfach aus der zu erodierenden Fläche in der Bauteilgeometrie abgeleitet werden. In diesem Modul hat OPEN MIND weitere Funktionen hinzugefügt – zum Beispiel „Rotierte Elektrode“ bei der auf einem Halter mehrere Elektrodengeometrien mit unterschiedlichen Funkenspalten kreisförmig platziert werden. Dadurch spart der Anwender Zeit beim Fräsen und Erodieren. Wichtig für die Durchgängigkeit im Elektrodenprozess ist die Integration einer Schnittstelle zu CERTA Systems Job Manager.
hyperMILL® VIRTUAL Machining
Die Simulationslösung hyperMILL® VIRTUAL Machining erzeugt anhand von NC-Daten ein perfektes virtuelles Abbild der Realität in der Maschine. Ganz im Sinne von Industrie 4.0 kann eine bidirektionale Vernetzung zwischen Maschinensteuerung und dem hyperMILL® VIRTUAL Machining Center hergestellt und so eine bisher unerreichte Tiefe der Prozesskontrolle und -optimierung erreicht werden.
Die OPEN MIND Technologies AG zählt weltweit zu den gefragtesten Herstellern von leistungsfähigen CAM-Lösungen für die maschinen- und steuerungsunabhängige Programmierung.
OPEN MIND entwickelt bestens abgestimmte CAM-Lösungen mit einem hohen Anteil an einzigartigen Innovationen für deutlich mehr Performance – bei der Programmierung sowie in der zerspanenden Fertigung. Strategien wie 2,5D-, 3D-, 5-Achs-Fräsen sowie Fräsdrehen und Bearbeitungen wie HSC und HPC sind in das CAM-System hyperMILL® integriert. Den höchstmöglichen Kundennutzen realisiert hyperMILL® durch das perfekte Zusammenspiel mit allen gängigen CAD-Lösungen sowie eine weitgehend automatisierte Programmierung.
Weltweit zählt OPEN MIND zu den Top 5 CAD/CAM-Herstellern, laut "NC Market Analysis Report 2017" von CIMdata. Die CAD/CAM-Systeme von OPEN MIND erfüllen höchste Anforderungen im Werkzeug-, Formen- und Maschinenbau, in der Automobil- und Aerospace-Industrie sowie in der Medizintechnik. OPEN MIND engagiert sich in allen wichtigen Märkten in Asien, Europa und Amerika und gehört zu der Mensch und Maschine Unternehmensgruppe.
Weitere Informationen unter www.openmind-tech.com.
